喜報丨 中衡設計申報項目均獲第九屆江蘇省勘察設計行業BIM一等獎，并位列綜合組榜首！

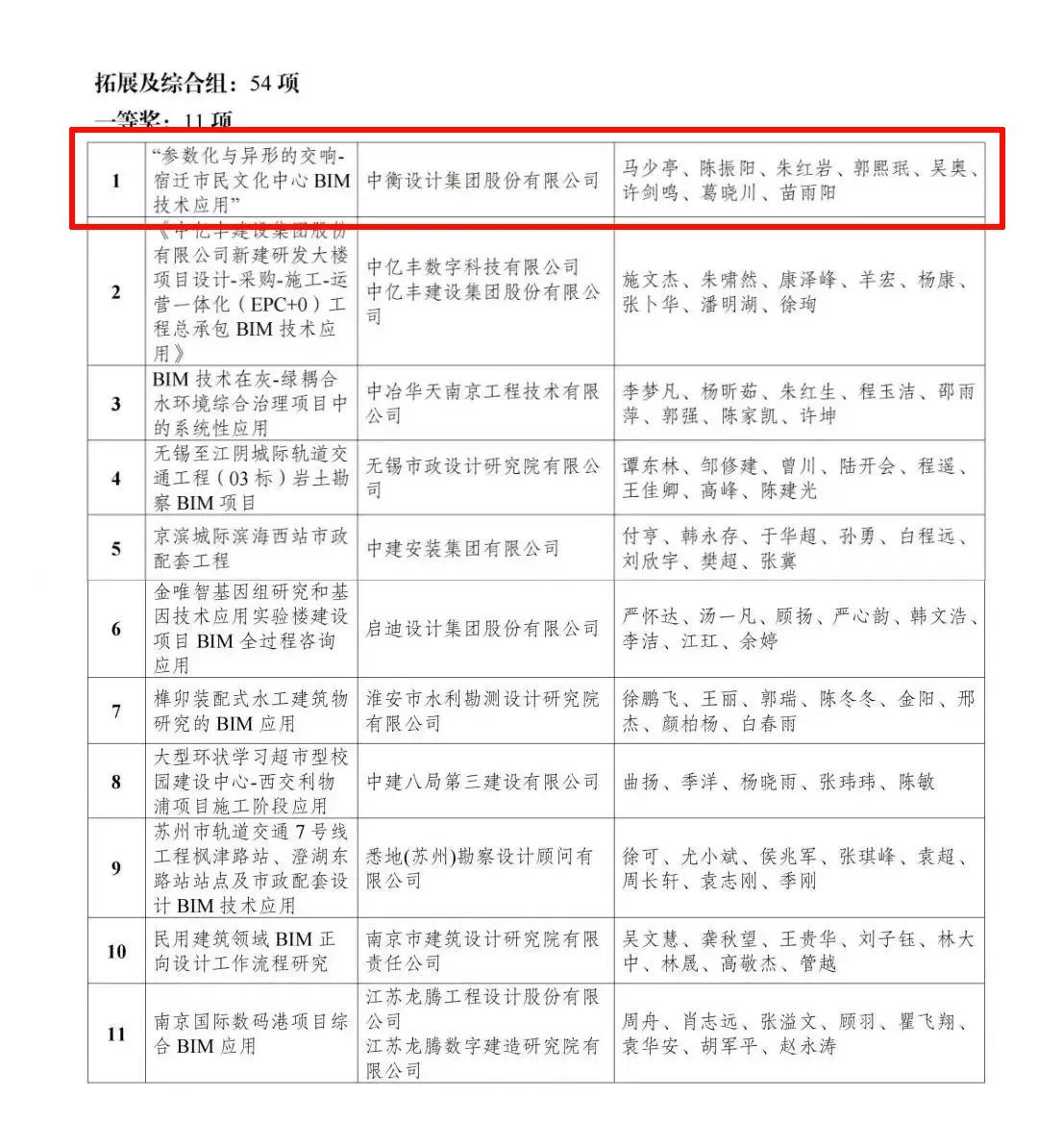

2022年第九屆江蘇省勘察設計行業建筑信息模型（BIM）應用大賽評審結果公布，中衡設計集團繼2021年在大賽中獲2項一等獎之后，今年所申報的2項目均斬獲一等獎：“參數化與異形的交響—宿遷市民文化中心BIM技術應用”獲拓展及綜合組一等獎并排名第一、蘇州納米技術國家大學科技園二期項目獲民用建筑組一等獎并排名第二。
獲獎項目簡介
宿遷市民文化中心
該項目的建筑設計從“乘風破浪”“鯤鵬展翅”“宿城三遷”等概念中提取建筑造型，并將建筑有機融合到場地內的生態公園當中，形成“一軸 兩翼 三區”的布局模式。宿遷市民活動中心作為一項重大民生實事項目，規劃涵蓋圖書館、方志館、工人文化宮、婦女兒童活動中心等功能，建成后將成為集文化交流、地方宣傳、公益服務、婦女兒童關愛等為一體的城市新名片。
針對復雜結構的異形建筑，通過BIM參數化軟件對構件進行數字化建模。通過結構計算出的各點位的X、Y、Z坐標，自動劃分網格，生成相關結構、幕墻構件。對概念設計方案進行深化與調整，保證設計圖紙的可實施性，避免在后續施工過程中產生問題。
生成結構構件
生成幕墻構件
結構構件和幕墻的龍骨、嵌板都是進行參數化的設置，在設計過程中，結構如進行優化調整，BIM模型可以根據結構的三維空間定位信息進行自動調整，幕墻根據結構的優化同步調整，做到一鍵修改。

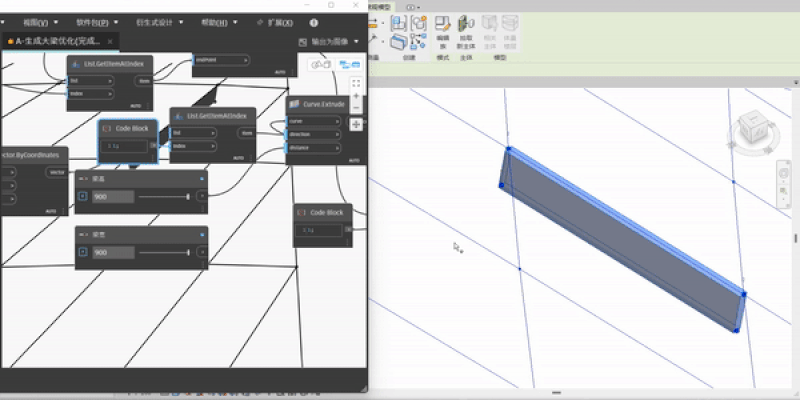

參數化結構構件
參數化幕墻
由于傳統的二維設計在該項目中進行平立剖的出圖較難，基于BIM技術在異形項目中的設計優勢，先參數化建模，后對模型進行布局出圖，輔助優化設計，保證方案設計的可落實性。

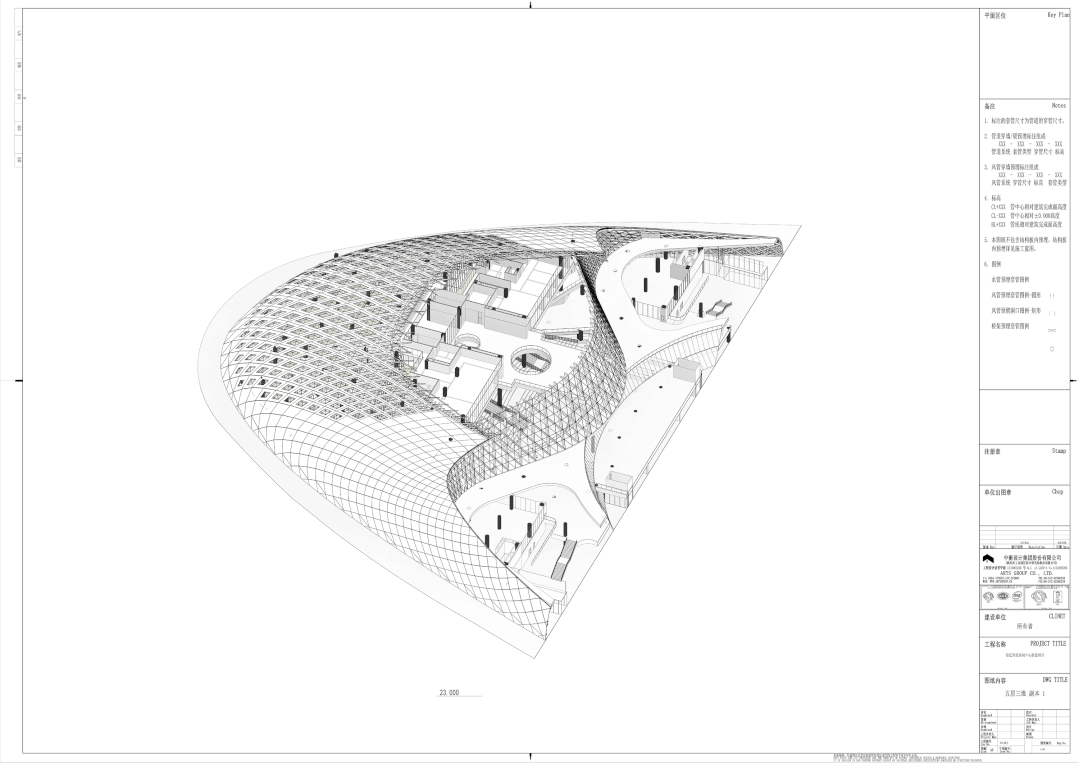

圖紙輸出
BIM模型空間效果

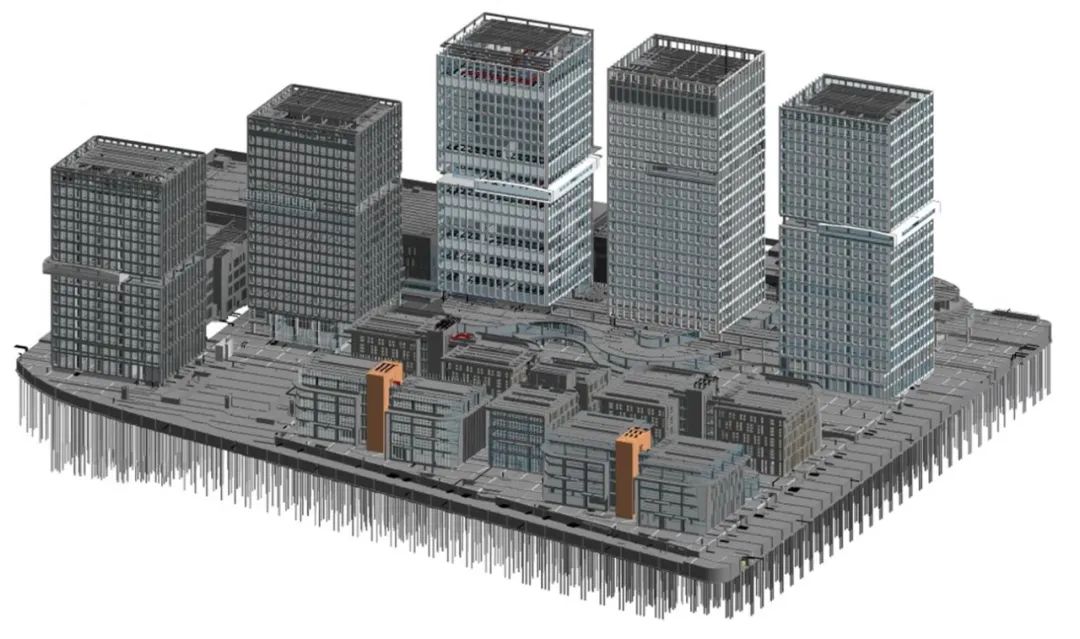

蘇州納米技術國家大學科技園二期
該項目位于蘇州工業園區方中街西，淞北路南，吳淞江北。項目占地87017 ㎡，建筑面積約39 萬平方米，最大單體建筑面積約5.3 萬平方米，最大建筑高度近100 米。
本項目體量大較大，通過云協同平臺，進行模型拆分、建模、審核。
碰撞分析解決了大部分問題，減少項目返工。在施工管控過程中提供了重要的數據及信息支持，幫助業主迅速評估建筑成本和時間管理。
碰撞報告
管線綜合、凈高分析提高項目功能和質量，進一步優化空間、提升建筑設計、施工質量。

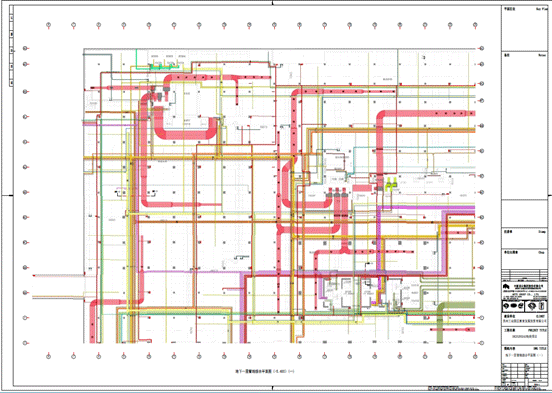

管線綜合深化圖紙
